GapMaster + KMS
Система регулировки зазора GapMaster
GapMaster — это ведущая в мире система регулировки зазора вырубной секции узкорулонных машин, позволяющая корректировать настройки непосредственно в процессе высечки.
Отправить запрос — cylinder@kocher-beck.ru
Ключевые возможности и преимущества:
Сверхточная настройка: Система позволяет изменять зазор магнитного цилиндра в диапазоне ±0,1 мм с шагом всего 0,0008 мм.
Раздельная регулировка: Корректировка зазора производится по опорным кольцам как с обеих сторон одновременно, так и с каждой стороны отдельно. Это минимизирует износ ножей и опорных колец, значительно продлевая срок службы всей оснастки.
Работа с тонкими и нестабильными материалами: Оператор может максимально точно контролировать глубину высечки, что критически важно при надсечке на тонких подложках.
Экономия на штампах: Оснащение секции системой GapMaster позволяет использовать один и тот же гибкий нож на подложках разной толщины, а также эффективно компенсировать погрешности самого материала.

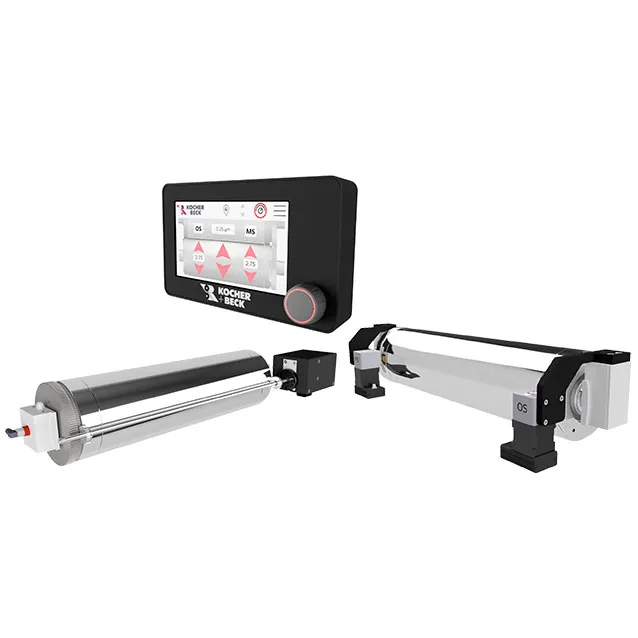

GAPMASTER EM
Следующее поколение инноваций от Kocher+Beck: модули EM Retrofit и EM IC Retrofit
Обзор
Система GapMaster EM — это решение для электронной модернизации, которое полностью совместимо с любой ранее установленной версией GapMaster.
Модули легко монтируются прямо на вашем производстве: механическая рукоятка заменяется на высокоточный электропривод. Это гарантирует эталонную точность настройки рабочего зазора независимо от года выпуска вашей системы.
Встроенные двигатели позволяют изменять зазор со сверхмалым шагом — от 0,00025 мм до 0,010 мм. Управление происходит через сенсорную панель, а специальный поворотный диск обеспечивает тактильную обратную связь. Оператор может корректировать параметры вручную, ориентируясь на результат реза, и мгновенно добиваться идеальной высечки.
Преимущества
- Сверхточная электроника: Регулировка зазора с шагом от 0,00025 мм.
- Удобное управление: Интуитивно понятный многоязычный интерфейс, сенсорный экран и поворотный диск для тонкой настройки.
- Умная система: Возможность сохранения параметров тиража в памяти для повторных заказов.
- Экономия времени: Быстрый и точный запуск высечки после остановки машины.
- Универсальность: 100% совместимость с любыми ранее установленными версиями GapMaster
GAPMASTER STANDARD
Встраиваемый регулируемый цилиндр противодавления с механическим управлением
Обзор
GapMaster Standard — это классическое и надежное решение для ручной регулировки зазора. Система позволяет изменять рабочий зазор в диапазоне ±0,1 мм с шагом всего 0,0008 мм. Высокоточная настройка сводит к минимуму износ оснастки и значительно продлевает срок ее службы.
Благодаря полному контролю глубины реза оператор может безупречно выполнять даже самую сложную высечку без прорезания основы, что критически важно при работе со всеми типами современных сверхтонких пленок.
Максимальная гибкость производства: Использование GapMaster Standard позволяет работать с запечатываемыми материалами разной толщины (например, с пластиком или подложками типа глассин), применяя всего один вырубной нож. Вы получаете быструю адаптацию к любым стандартным материалам и полностью исключаете технологические ограничения систем с фиксированным зазором.
Универсальность и обслуживание: Система совместима с большинством типов узкорулонных машин и поддерживает три варианта смазки на выбор: консистентную, масляную или масляно-воздушную. Конструкция обеспечивает параллельную регулировку зазора как со стороны оператора, так и со стороны привода.
Преимущества
- Идеальная точность: Удобная механическая настройка глубины реза и независимая регулировка зазора с обеих сторон.
- Универсальность оснастки: Возможность использовать один и тот же нож для подложек разной толщины.
- Экономическая выгода: Существенное сокращение времени простоя машины и увеличение ресурса вырубной оснастки.
- Полная совместимость: Подходит для всех типов и раппортов (длин окружности) магнитных цилиндров вашей машины.
- Гибкие параметры: Стандартный диапазон регулировки составляет ±0,1 мм, но другие значения могут быть изготовлены по индивидуальному запросу.
GAPMASTER IC
Съемный готовый узел системы регулировки зазора, не требующий юстировки
Обзор
GapMaster IC — это полностью интегрированное решение, где блок регулировки встроен непосредственно в опорный блок подшипников со стороны оператора. Главное преимущество системы — ее исключительная мобильность: узел легко демонтируется и устанавливается силами сотрудников типографии с помощью специальной траверсы, идущей в комплекте.
Технологические возможности: Благодаря интегрированной регулировке система идеально подходит как для классической лицевой, так и для обратной высечки (со стороны подложки). Конструкция поддерживает одновременную и строго параллельную корректировку обоих опорных колец, что гарантирует стабильность зазора.
Совместимость и обслуживание: Модуль GapMaster IC совместим с большинством типов узкорулонных печатных машин и адаптирован для работы с магнитными цилиндрами больших раппортов (начиная от Z=96). Для заказа доступны эффективные варианты смазки: консистентная или масляно-воздушная.
Преимущества
- Удобная интеграция: Блок регулировки полностью встроен в опорный блок подшипников.
- Максимальная скорость обслуживания: Быстрый монтаж и демонтаж узла на машине силами оператора без сложной настройки и юстировки.
- Гибкость процессов: Возможность легкого переключения между лицевой и обратной высечкой.
- Стабильная точность: Параллельная и одновременная регулировка обоих опорных колец исключает перекосы.
- Широкий диапазон: Полная совместимость с магнитными цилиндрами от Z=96 и выше.
- Экономический эффект: Существенное увеличение ресурса гибких ножей и надежная защита всей секции высечки от преждевременного износа.
GAPMASTER FR
Система регулировки зазора для секций высечки без подпорных валов и роликов
Обзор
GapMaster FR — это специальная инженерная модификация, разработанная для печатных машин, в секциях высечки которых отсутствуют стандартные опорные валы и ролики противодавления.
Надежность конструкции и принцип работы: Абсолютно свободное вращение и стабильность геометрии в системе FR достигаются за счет увеличенного диаметра шеек вала и применения массивных, усиленных опорных колец. Благодаря такой конфигурации все технологическое усилие высечки передается непосредственно на жесткую станину печатной секции, что полностью исключает нежелательные вибрации и прогибы.
Управление и сервис: Модель GapMaster FR совместима с большинством типов узкорулонного оборудования. Она поддерживает одновременную и строго параллельную регулировку обоих опорных колец для идеального баланса давления. На выбор заказчика доступны два эффективных варианта системы смазки: консистентная или масляно-воздушная.
Преимущества
- Уникальное инженерное решение: Возможность оснастить точной регулировкой зазора специфические секции высечки без подпорных элементов.
- Повышенная прочность: Усиленная конструкция вала и массивные опорные кольца рассчитаны на экстремальные производственные нагрузки.
- Защита оборудования: Передача усилия напрямую на станину машины минимизирует износ подвижных узлов секции.
- Идеальная точность реза: Параллельная синхронная регулировка обоих колец исключает любые перекосы штампа.
- Долговечность инструментов: Гарантированное увеличение ресурса вырубных ножей и стабильная работа оборудования на высоких скоростях.

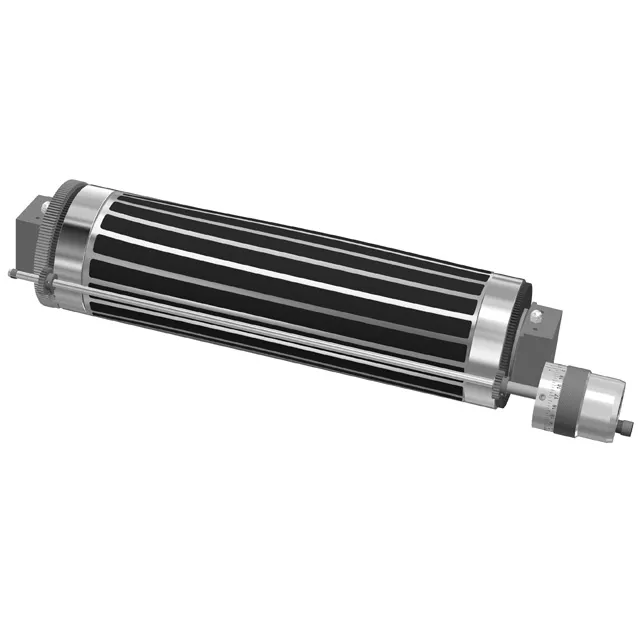

GAPMASTER MAGNETIC
Решение для секций высечки, где невозможна установка регулируемого цилиндра противодавления
Обзор
GapMaster Magnetic — это уникальная разработка, созданная специально для полуротационных печатных машин. Система спроектирована для тех случаев, когда конструктивные особенности секции не позволяют установить стандартный регулируемый вал GapMaster на место нижнего опорного цилиндра.
Принцип работы: В данной модификации система GapMaster сама выполняет роль магнитного вала — гибкий вырубной нож (высекальная пластина) устанавливается и фиксируется магнитами прямо на ее поверхность. Это позволяет внедрить технологию регулируемого зазора в машины с фиксированным размером нижнего цилиндра.
Обслуживание и регулировка: Система работает на консистентной смазке. Как и классические версии, GapMaster Magnetic поддерживает строго одновременную и параллельную регулировку обоих опорных колец, что гарантирует абсолютную равномерность давления по всей ширине материала.
Преимущества
- Интеграция «два в одном»: Идеально подходит для полуротационных секций высечки, совмещая в себе функции магнитного вала и системы регулировки зазора.
- Обход конструктивных ограничений: Позволяет получить все преимущества технологии GapMaster на оборудовании, где нижний опорный цилиндр является несъемным.
- Безупречная точность: Одновременная и параллельная регулировка опорных колец полностью исключает перекосы инструмента при настройке.
- Проверенная надежность: Использование стабильной консистентной смазки для долговечной и неприхотливой работы узла.
- Экономия на материалах: Точный контроль глубины реза на полуротации позволяет уверенно работать со сложными и тонкими подложками, сводя к минимуму процент брака.
СИСТЕМА КОНТРОЛЯ ДАВЛЕНИЯ KMS
Точное измерение давления на опорные кольца вырубной секции.

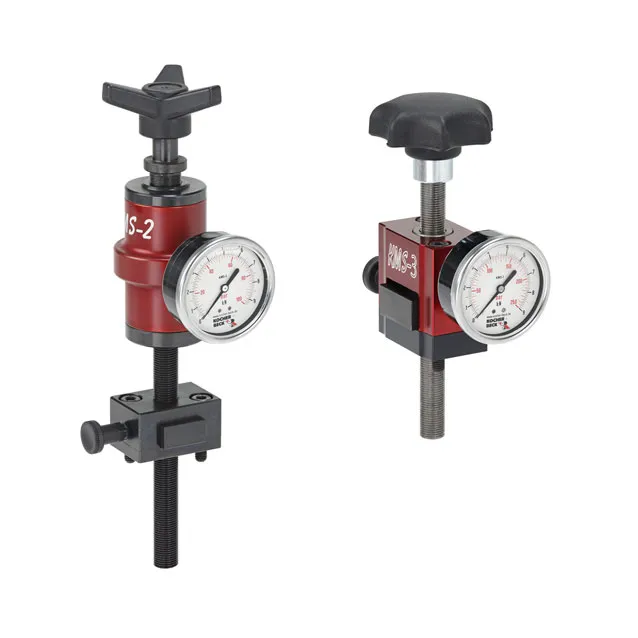

Обзор: KMS 2 / KMS 3
KMS — это универсальная высокоточная гидравлическая система, разработанная для непрерывного контроля прижима между цилиндрами в секции высечки.
Прямое измерение: Текущее усилие отображается на манометрах в кН и барах. Измерение происходит непосредственно в точке передачи нагрузки на вырубную оснастку.
Мгновенный отклик: Система сразу фиксирует любые изменения давления (например, из-за температурного расширения металла), позволяя оператору оперативно скорректировать настройки.
Ранняя диагностика: KMS помогает выявить колебания концентричности цилиндра противодавления, биение режущей кромки, а также износ или неисправность подшипников высечной секции на ранней стадии, предотвращая серьезные поломки.
Защита инструмента: Оптимально отрегулированное давление защищает вырубную оснастку и узлы машины от преждевременного износа, полностью исключая повреждение подложки материала.
Преимущества
- Точная фиксация малейших скачков давления
- Прецизионный раздельный контроль прижима со стороны оператора и со стороны привода
- Полная совместимость с любыми стандартными секциями ротационной высечки
- Быстрый и простой монтаж без использования кабелей благодаря системе быстрой фиксации (clamp-fix)
Обзор: KMS 4
Измерительная система KMS 4 — оптимальный выбор для выполнения сложных и энергоемких задач высечки: многослойных этикеток-буклетов, картона, а также плотных и волокнистых материалов.
Экстремальные нагрузки: Как и в базовых моделях, фактическое усилие измеряется напрямую в точке контакта и выводится на манометр. При этом конструкция KMS 4 рассчитана на стабильную работу под высоким давлением — до 1000 бар.
Кастомизация: Инженеры Kocher+Beck могут спроектировать и подобрать индивидуальную конфигурацию системы под специфические задачи вашего производства.
Преимущества
- Максимальная жесткость и стабильность всей системы при обработке плотных материалов
- Специализированное исполнение для нестандартных и сложных технологических процессов
- Надежная работа в условиях экстремально высокого давления
- Высокая скорость настройки и обслуживания благодаря системе крепления clamp-fix
