Ротационная оснастка
и магнитные цилиндры

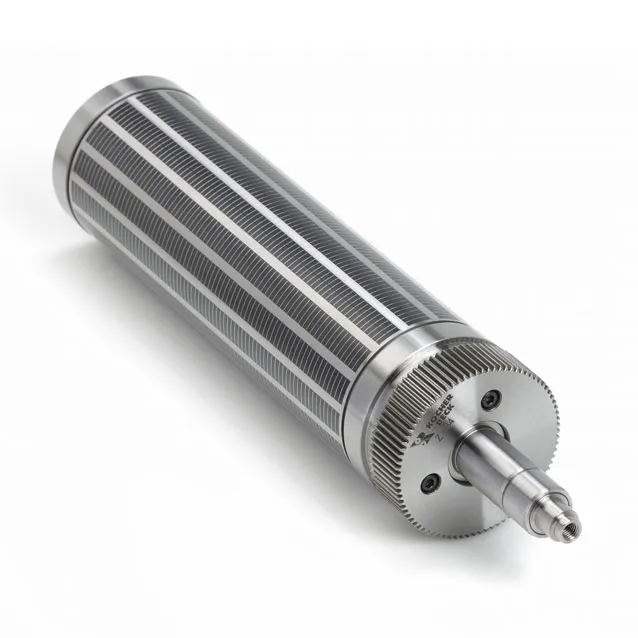

Цилиндры изготавливаются из высоколегированной хромированной стали с минимальным допуском биения — до 0,003 мм.

В стандартном исполнении сила притягивания составляет 9,1 Н/см². Для сложных производственных задач и работы с толстыми материалами фиксация может быть увеличена до 5 раз за счет интеграции сверхмощных неодимовых магнитов.

Продольная линия позиционирования (риска) на каждом цилиндре гарантирует быструю, точную и безошибочную установку гибких штампов.

Доступно изготовление цилиндров как со стандартной, так и с нестандартной высотой зазора под индивидуальные технические требования заказчика.

Высокоточный инструмент с идеально сформированной режущей кромкой, разработанный для высечки толстых или многослойных материалов.

Цилиндры изготавливаются на передовых станках с ЧПУ. Инструмент оснащен закаленными опорными кольцами и хвостовиками для увеличенной точности и долговечности.

Продукция полностью адаптирована для всех стандартных узкорулонных машин, представленных на рынке.

Перед отгрузкой инструмент проходит обязательное предварительное тестирование на материале заказчика. Высота режущей кромки подбирается в диапазоне от 1,0 до 3,0 мм в зависимости от технологической задачи.

Финишная твердость и защитные покрытия поверхности выбираются индивидуально по результатам тестирования.

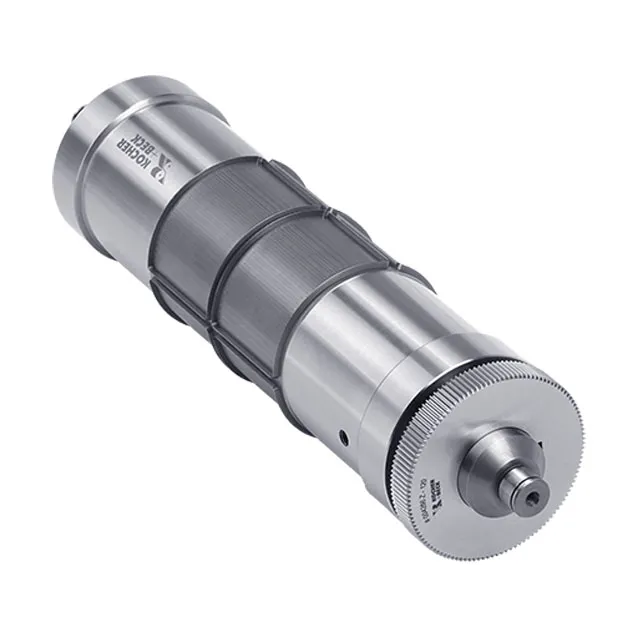

Обладает всеми преимуществами стандартного цилиндра, но имеет глубокую закалку. Эффективен при работе со сложными и абразивными материалами: металлической фольгой или плотным ПВХ.

Изготавливается из цельного металла для исключения микропрогиба, что гарантирует идеальный рез по всей ширине.

Твердость и специальные покрытия поверхности подбираются индивидуально по результатам тестирования на материале заказчика.

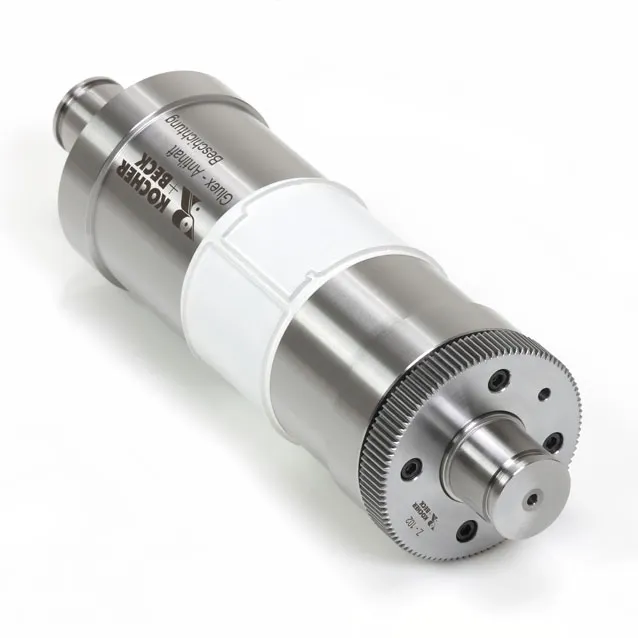

Покрытие GlueX предназначено для работы со сложными материалами, имеющими плотный слой краски или термоплавкий клей.

Антиадгезионный химический состав покрытия эффективно предотвращает скопление остатков клея и краски на режущих кромках.

Оптимальный тип покрытия GlueX выбирается по результатам тестов на материале заказчика.

Совместим с любыми стандартными машинами для перфорирования, надсечки и сквозной высечки.

Высокая точность изготовления и выверенный угол захода в материал делают цилиндр оптимальным для самоклеящихся материалов, монопленок, In-Mold этикеток (IML), тонких подложек и легкого картона.

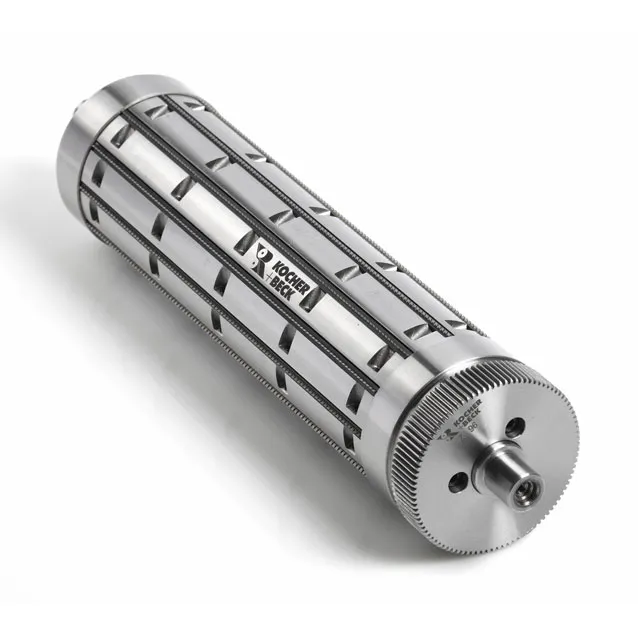

Зажимные планки и контр-зажимы обеспечивают ножам надежную фиксацию, при этом сами ножи легко заменяются в случае необходимости.

Изготавливаются из высокопрочной стали или алюминия. По запросу наносится защитное анодированное покрытие, которое существенно увеличивает долговечность инструмента.

Осевые и радиальные линии позиционирования для быстрой приладки флексоформ наносятся по индивидуальному заказу. Цилиндры могут оснащаться закаленными и шлифованными шестернями.

Крупные формные цилиндры производятся в виде облегченных втулок различной конструкции для улучшения управляемости. При идентичном качестве вес снижается на 75% в зависимости от размеров.

Высокоточные опорные и подпорные цилиндры Kocher+Beck обладают исключительной прочностью, стабильностью хода и наивысшим уровнем твердости стали — 62–64 HRC.

Габариты полностью соотносятся с магнитными цилиндрами и ротационной оснасткой. Цилиндры комплектуются закаленными и шлифованными шестернями.

Тело цилиндра проходит прецизионную шлифовку на современных станках с ЧПУ и имеет наивысший класс обработки с допуском концентричности до 3 мкм.

Изготавливается из высоколегированной инструментальной стали с глубокой закалкой, что обеспечивает идеальный рез и придаёт инструменту исключительную тиражестойкость.

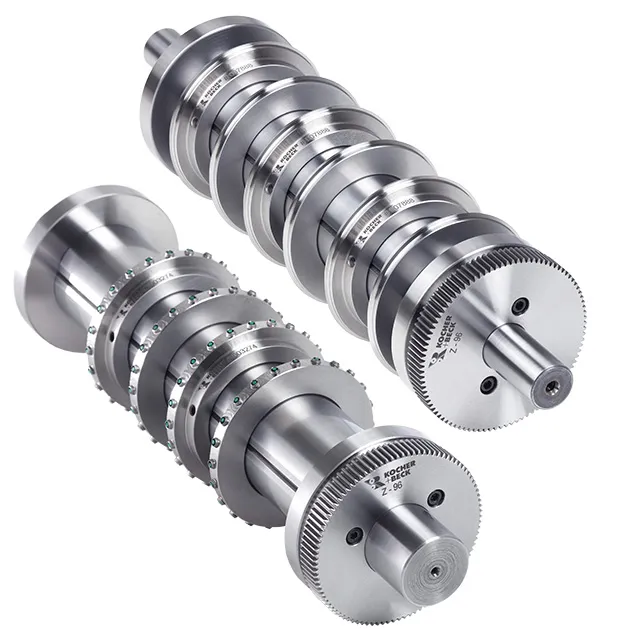

Регулируемое по оси расположение дисковых ножей обеспечивает ровную и точную продольную вырубку/перфорацию по заданному направлению без колебаний полотна.

Диски подбираются и вытачиваются индивидуально под материал заказчика, что гарантирует идеальный результат.
